1.1术语和定义-基本概念

组成：包括电缆本体、附件、附属设备及附属设施等。

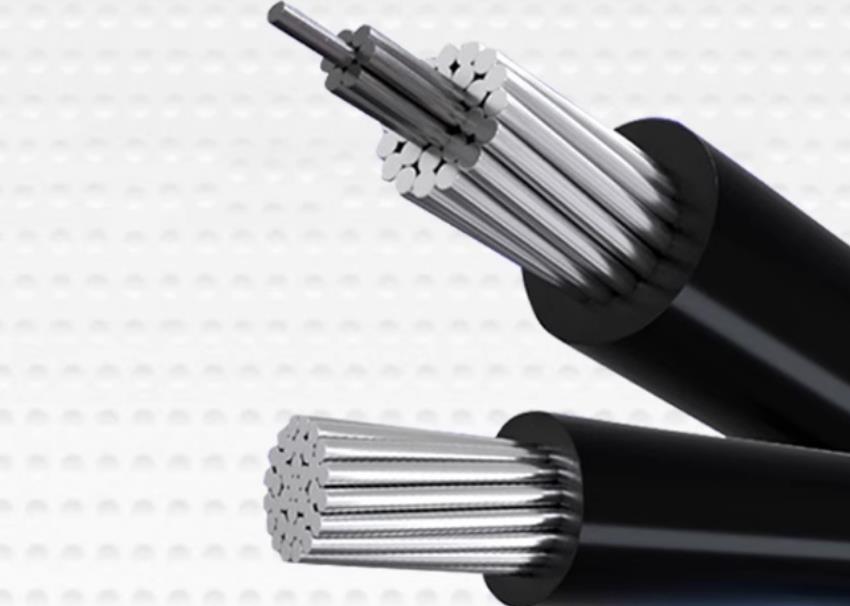

电缆本体：指除去电缆接头和终端等附件以外的电缆线段部分。

电缆附件：电缆终端、电缆接头等电缆线路组成部件的统称。

附属设备：避雷器、接地装置、供油装置、在线监测装置等电缆线路附属装置的统称。

附属设施：电缆支架、标识标牌、防火设施、防水设施、电缆终端站等电缆线路附属部件的统称。

电缆通道：电缆隧道、电缆沟、排管、直埋、电缆桥、电缆竖井等电缆线路的土建设施。

1.2术语和定义-附件

电缆终端：安装在电缆末端，以使电缆与其他电气设备或架空输配电线路相连接，并维持绝缘直至连接点的装置。

电缆接头：连接电缆与电缆的导体、绝缘、屏蔽层和保护层，以使电缆线路连接的装置。

1.3术语和定义-附属设备

附属设备：避雷器、接地装置、供油装置、在线监测装置等电缆线路附属装置的统称。

1.4术语和定义-附属设施

附属设施：电缆支架、标识标牌、防火设施、防水设施、电缆终端站等电缆线路附属部件的统称。

电缆通道标识物：

a.通道标志砖（非金属）：电缆路径通道指示(警告)标志，用于电缆管线路径处在人行道、慢车道或快车道上。

b.通道立式标志桩（非金属）：电缆路径通道指示标志兼警告，用于闹市或风景区绿化带、灌木丛、顶管两侧电缆管线路径指示。

c.路径通道指示标志兼警告牌：用于电缆通道处于绿化带、灌木丛、城乡结合部等地段。

1.5术语和定义-通道

通道：电缆隧道、电缆沟、排管、直埋、电缆桥、电缆竖井等电缆线路的土建设施。

非开挖定向钻技术：安装于地表的钻孔设备以相对于地面较小的入射角钻入地层形成先导孔，然后再把先导孔径度扩大到所需要的大小来铺设管道或排线的一种技术。

综合管廊：在城市地下建造的市政公用隧道空间，将电力、通讯、供水等市政公用管线，根据规划的要求集中敷设在一个构筑物内，实施统一规划、设计、施工和管理。

1.6封堵

电缆进入电缆沟、隧道、竖井、建筑物、盘（柜）以及穿入管子时，出入口应封堵，管口应密封。

1.7防水

有防水要求的电缆应有纵向和径向阻水措施。电缆接头的防水应采用铜套，必要时可增加玻璃钢防水外壳。

1.8防火

有防火要求的电缆，除选用阻燃外护套外，还应在电缆通道内采取必要的防火措施。

1.9接地方式

a.电缆的金属护套或屏蔽层接地方式的选择应符合下列要求：

b.三芯电缆应在线路两终端直接接地，如在线路中有电缆接头，应在电缆接头处另加设接地。单芯电缆的金属护套或屏蔽层，在线路上至少有一点直接接地，且在金属护套或屏蔽层上任一点非接地处的正常感应电压，应符合下列要求：未采取能防止人员任意接触金属护套或屏蔽层的安全措施时，满载情况下不得大于50V；采取能防止人员任意接触金属护套或屏蔽层的安全措施时，满载情况下不得大于100V。

c.长距离单芯水底电缆线路应在两岸的接头处直接接地。

2.0温度要求

电缆终端、设备线夹、与导线连接部位不应出现温度异常现象，电缆终端套管各相同位置部件温差不宜超过2K；设备线夹、与导线连接部位各相相同位置部件温差不宜超过20％。
